OTC機器人知識

AII-B4L/OTC機器人的所有零部件規格及對應的OTC訂貨號

如果您需要購買OTC的產品都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656(微信同號),也可以先加我微信以備不時之需。同樣也歡迎大家能加我微信與我交流OTC的產品!

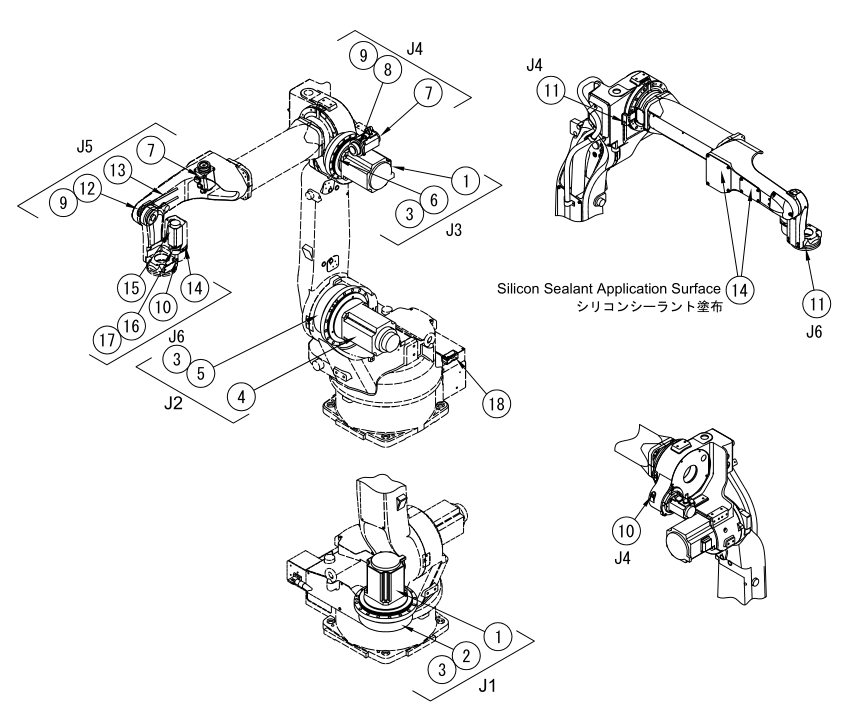

首先,我們看AII-B4L(A2-B4L)這個機器人的分解圖如下:

OTC機器人

對照上圖,我們再來看下文:

一、J1軸(第一軸)

1.上圖配件符號:①,名稱:交流伺服電機,型號:W-L02150。

2.上圖配件符號:②,名稱:RV減速機,型號:W-L02116。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

一、J2軸(第二軸)

1.上圖配件符號:④,名稱:交流伺服電機,型號:W-L02152。

2.上圖配件符號:⑤,名稱:RV減速機,型號:W-L02117。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

三、J3軸(第三軸)

1.上圖配件符號:①,名稱:交流伺服電機,型號:W-L02150。

2.上圖配件符號:⑥,名稱:RV減速機,型號:L10725G00。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

四、J4軸(第四軸)

1.上圖配件符號:⑦,名稱:交流伺服電機,型號:W-L02148。

2.上圖配件符號:⑧,名稱:諧波減速機,型號:W-L02034。

3.上圖配件符號:⑨,名稱:潤滑脂,型號:2670-052。

4.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-017。

5.上圖配件符號:?,名稱:潤滑脂,型號:2670-017。

五、J五軸(第五軸)

1.上圖配件符號:⑦,名稱:交流伺服電機,型號:W-L02148。

2.上圖配件符號:?,名稱:諧波減速機,型號:L10725H00。

3.上圖配件符號:?,名稱:皮帶,型號:W-L02051。

4.上圖配件符號:?,名稱:潤滑脂,型號:2670-017。

5.上圖配件符號:⑨,名稱:潤滑脂,型號:2670-052。

六、J1軸(第六軸)

1.上圖配件符號:?,名稱:交流伺服電機,型號:W-L02147。

2.上圖配件符號:?,名稱:諧波減速機,型號:W-L02036。

3.上圖配件符號:?,名稱:潤滑脂,型號:2670-015。

4.上圖配件符號:?,名稱:潤滑脂,型號:2670-053。

5.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-017。

6.上圖配件符號:?,名稱:潤滑脂,型號:2670-017。

七、內部配線

1.配件名稱:電纜組件(1)(主體后部~上臂),型號:L10525C00。

2.配件名稱:電纜組件(2)(上臂內J5、J6軸用),型號:L10525D00。

3.配件名稱:電纜組件(3)(上臂內J5、J6軸用),型號:L10525E00。

4.配件名稱:電纜組件(4)(上臂內J6軸用),型號:L10470H00

八、組件

1.配件名稱:J5軸單元(J5軸組件),型號:L10470C0O。

2.配件名稱:J6軸單元(J6軸組件),型號:L10470B0O。

九、其他

1.配件名稱:功率電纜(J1內部),型號:L10485000。

2.配件名稱:功率電纜(從J2到上臂),型號:L10485S00。

3.上圖配件符號:?,名稱:電池,型號:100-2147。

大家可以通過圖和表的一一對應關系就可以查到OTC機器人AII-B4(A2-B4)的所有零部件規格及對應的OTC訂貨號了,本文就介紹到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
