OTC焊機知識

OTC原裝水冷手工焊槍介紹

本文我們主要介紹OTC原裝水冷焊槍。首先我們來看這個水冷焊槍的基本參數

型號
WTW4000-SBD/MBD/LBD(碳鋼)
WTAW4000-SBD/MBD/LBD(鋁)
WTW5000-SBD/MBD/LBD(碳鋼)
WTAW5000-SBD/MBD/LBD(鋁)
額定電流400A(CO2)/350A(MAG/MIG)500A(CO2)/450A(MAG/MIG)
負載持續率100%
電壓額定值≤113V
適用氣體CO/MAG/MIG
氣體流量10~20L/min
氣體壓力0.15MPa~0.35MPa
焊槍開關額定值24VDC
適用焊絲直徑
碳鋼:(0.8),(0.9),(1.0),1.2
鋁:(1.0),1.2
碳鋼:1.2.(1.4),(1.6)
鋁:1.2,(1.6)
電纜長度3.0m/4.5m/6.0m
冷卻方式液冷
適用規格GB/T15579.7-2013(IEC60974-7:2005)

  通過上表,我們可以看出焊接碳鋼的常用的水冷焊槍有WTW4000-SBD/MBD/LBD和WTW5000-SBD/MBD/LBD
  鋁焊水冷焊槍常用的WTAW4000-SBD/MBD/LBD和 WTAW5000-SBD/MBD/LBD  這里的SBD/MBD和LBD分別對應的焊槍長度是3米。4.5米和6米。

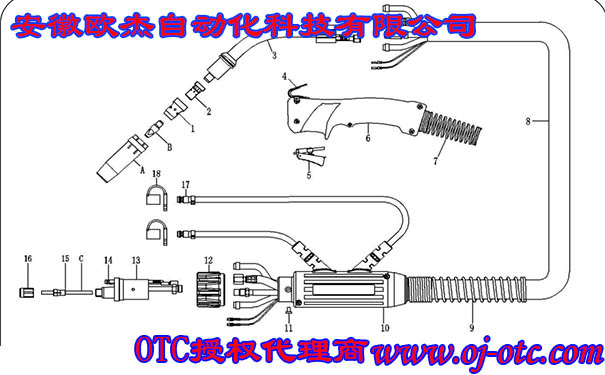

下面我們再來看這個水冷焊槍的分解圖:

OTC水冷鋁焊焊槍

根據上圖。我們再來對照下表就可以查出這些焊槍的每個零件的訂貨號了

序號品名部品編號碳鋼
A錐噴嘴口徑16mmSA5216
B導電嘴1.2mmM8X10X30紫銅EB3212
導電嘴1.2mmM8X10X30紫銅EB3212AL
C鋼導絲簧1.0~1.2mm×3米DSR 3212-3
石墨軟管1.0~1.2mm×3米DR3412-3
1分流器酚醛SD5002
2導電嘴座M8×25SC5001
3彎槍頸45°SF5245
4掛鉤EG0001
5扳機EJ0003
6前槍殼EHO 131
7前彈簧護套ES0102
8電纜總成3米SL5030
9后彈簧護套YKS 0002
10后槍殼孔28.5HDH 0202-28.5
11螺釘M4X6Q210406
12槍殼鎖母DP3001
13OTC插頭水冷樣式DSU O 001
140型圈3.15×1.8Q531518
15O型圈4×1.8Q504018
16螺母DU3013
17水管快速接頭SW5131
18水嘴堵頭紅色BW0239R
水嘴堵頭藍色BW0239B

  上表只是整把槍的標準組成部成,我們根據自己的槍的長度,是焊稆還是焊碳鋼來可以選配以下配件:

序號品名部品編號
A錐噴嘴口徑14mmSA5214
漸縮口噴嘴口徑15mmSA5315
直噴嘴口徑20mmSA5120
B導電嘴0.8mm M8X10X30 紫銅EB3208
導電嘴0.9mm M8X10X30 紫銅EB3209
導電嘴1.0mm M8X10X30 紫銅EB3210
導電嘴1.6mm M8X10X30 紫銅EB3216
導電嘴0.8mm M8X10X30 鉻鋯銅EB3208L
導電嘴0.9mm M8X10X30 鉻鋯銅EB3209L
導電嘴1.0mm M8X10X30 鉻鋯銅EB3210L
導電嘴1.2mm M8X10X30 鉻鋯銅EB3212L
導電嘴1.6mm M8X10X30 鉻鋯銅EB3216L
導電嘴1.0mm M8X10X30 紫銅EB3210AL
導電嘴1.6mm M8X10X30 紫銅EB3216AL
C鋼導絲簧1.0~1.2mmX 4.5米DSR 3212-4.5
鋼導絲簧1.0~1.2mm×6米DSR 3212-6
鋼導絲簧1.2~1.6mm×3米DSR 5216-3
鋼導絲簧1.2~1.6mm×4.5米DSR 5216-4.5
鋼導絲簧1.2~1.6mm×6米DSR 5216-6
石墨軟管1.0~1.2mmX 4.5米DR3412-4.5
石墨軟管1.0~1.2mmX 6米DR3412-6
石墨軟管1.2~1.6mm×3米DR5416-3
石墨軟管1.2~1.6mmX 4.5米DR5416-4.5
石墨軟管1.2~1.6mmX 6米DR5416-6
1分流器陶瓷SD5001
2導電嘴座 M8×29SC5002

 原裝手工OTC水冷焊槍的分解知識如果您需要購買可以聯系我,我公司銷售OTC所有型號的設備及原裝配件、零部件;同時也提供機器人和焊機及切割機的維修服務,合肥、蕪湖、馬鞍山、淮南等地我們可以提供當天上門維修的服務,外省可以提供遠程服務,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656(微信同號),同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
