OTC機器人知識

AII-V6L/OTC機器人的所有零部件規格及對應的OTC訂貨號

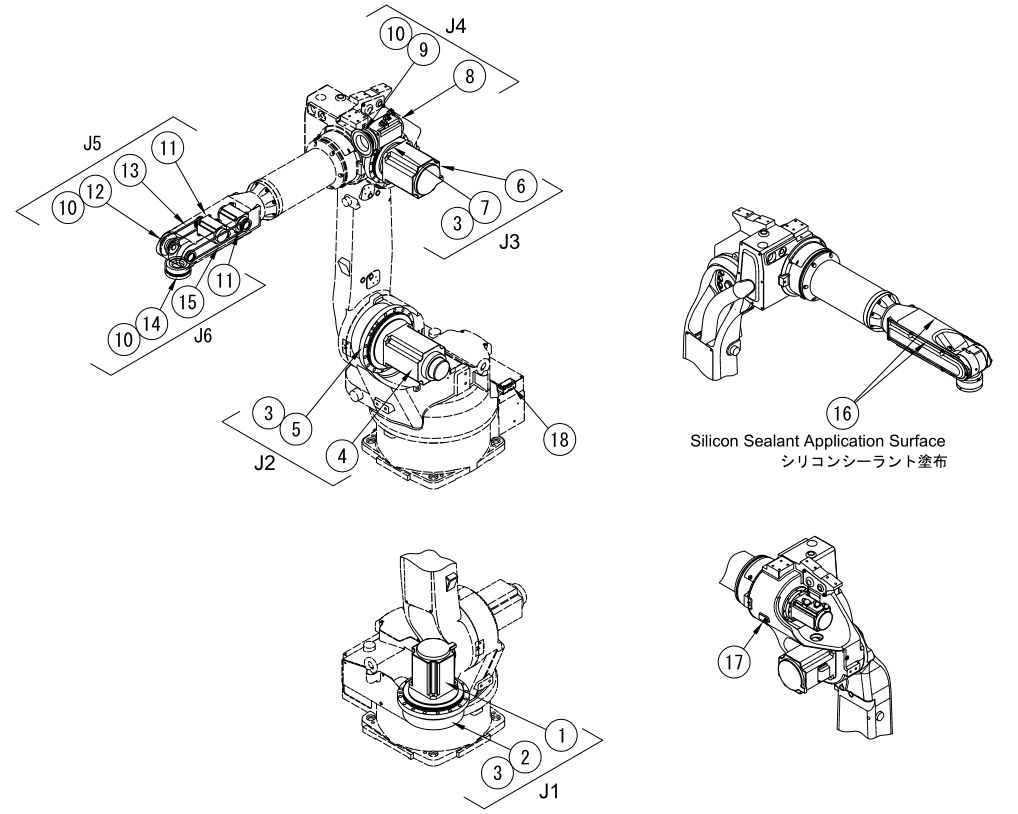

本文主要介紹的是OTC機器人AII-V6L(A2-V6L)詳細分解圖。

otc機器人 A2-V6L AII-V6L

一、J1軸(第一軸)

1.上圖配件符號:①,名稱:交流伺服電機,型號:W-L02150。

2.上圖配件符號:②,名稱:RV減速機,型號:W-L02116。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

二、J2軸(第二軸)

1.上圖配件符號:④,名稱:交流伺服電機,型號:W-L02152

2.上圖配件符號:⑤,名稱:RV減速機,型號:W-L02117。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

三、J3軸(第三軸)

1.上圖配件符號:⑥,名稱:交流伺服電機,型號:W-L02150。

2.上圖配件符號:⑦,名稱:RV減速機,型號:L10725G

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

四、J4軸(第四軸)

1.上圖配件符號:⑧,名稱:交流伺服電機,型號:W-L02151。

2.上圖配件符號:⑨,名稱:諧波減速機,型號:W-L02113。

3.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053

4.上圖配件符號:?,名稱:潤滑脂,型號:2670-017。

五、J5軸(第五軸)

1.上圖配件符號:?,名稱:交流伺服電機,型號:W-L02148。

2.上圖配件符號:?,名稱:諧波減速機,型號:W-L01949。

3.上圖配件符號:?,名稱:皮帶,型號:W-L01945。

4.上圖配件符號:?,名稱:潤滑脂,型號:#5211C

5.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053。

六、J6軸(第六軸)

1.上圖配件符號:?,名稱:交流伺服電機,型號:W-L02148。

2.上圖配件符號:?,名稱:諧波減速機,型號:W-L02270。

3.上圖配件符號:?,名稱:皮帶,型號:W-L01946。

4.上圖配件符號:?,名稱:潤滑脂,型號:2670-015。

5.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053

七、內部配線

1.配件名稱:電纜組件(1)(主體后部~上臂)L10525C00。

2.配件名稱:電纜組件(2)(上臂內J5、J6軸用)L10485G00。

八、其他

1.配件名稱:(J5、J6軸組件)L10460B00。

2.上圖配件符號:?,名稱:電池,型號:W-L01399。
